Kia Ceed: Audio-/AVN-System / Audio/AVN-Haupteinheit / Schematische darstellungen

Kia Ceed (CD) Reparaturanleitung / Elektrische Anlage / Audio-/AVN-System / Audio/AVN-Haupteinheit / Schematische darstellungen

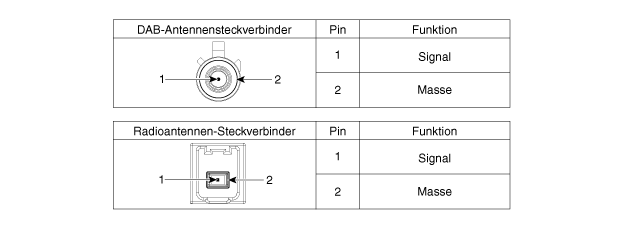

Steckverbinder- und Klemmenfunktion

Audiohaupteinheit

Stift	FUNKTION
Stift	STECKER A	STECKER B	STECKER C
1	Lautsprecher (-) der linken Hintertür	-	Warnblinkeranzeige
2	Lautsprecher (-) der linken Hintertür	MIC (-)	Batterie (-)
3	USB Masse	-	Türverriegelungsanzeige
4	USB Data_High	-	-
5	USB Data_Low	Antennenstrom	Beifahrer-Airbag
6	USB VCC	Beleuchtung (-)	IGN1
7	-	MM CAN Hoch	Warnblinkmodus
8	-	-	Masse Warnblinkanlage
9	-	-	Türverriegelung
10	AUX Eingang rechts	Batterie (-)	Masse Türverriegelung
11	AUX_Detect	Batterie (-)	BEIFAHRER-AIRBAG AUS
12	Lenkradschlüssel	Masse	-
13	Vordertürlautsprecher links (-)	Masse	-
14	Vordertürlautsprecher links (-)	-
15	Vordertürlautsprecher rechts (+)	MIC (-)
16	Vordertürlautsprecher rechts (+)	-
17	-	-
18	-	FAHRZEUGGESCHWINDIGKEITSSIGNAL
19	-	Beleuchtung (-)
20	-	MM-CAN Niedrig
21	-	-
22	-	ACC
23	-	-
24	AUX Eingang links	-
25	AUX-Masse	-
26	Masse Lenkradschlüssel	-
27	Türlautsprecher hinten rechts (+)	-
28	Türlautsprecher hinten rechts (+)	-
29	-	-
30	-	-
31	-	-
32	-	IGN1
33	-	-
34	-	-
35	-	-
36	-
37	-
38	-

Display Audiohaupteinheit

Stift	FUNKTION
Stift	STECKER A	STECKER B	STECKER C
1	Lautsprecher (-) der linken Hintertür	-	Warnblinkeranzeige
2	Lautsprecher (-) der linken Hintertür	MIC (-)	Batterie (-)
3	-	-	Türverriegelungsanzeige
4	-	-	-
5	-	Antennenstrom	Beifahrer-Airbag
6	RVM-Kamera : Strom	Beleuchtung (-)	IGN1
7	RVM-Kamera : Video	MM CAN Hoch	Warnblinkmodus
8	-	-	Masse Warnblinkanlage
9	-	-	Türverriegelung
10	AUX Eingang rechts	Batterie (-)	Masse Türverriegelung
11	AUX_Detect	Batterie (-)	BEIFAHRER-AIRBAG AUS
12	Lenkradschlüssel	Masse	-
13	Vordertürlautsprecher links (-)	Masse	-
14	Vordertürlautsprecher links (-)	-
15	Vordertürlautsprecher rechts (+)	MIC (-)
16	Vordertürlautsprecher rechts (+)	-
17	-	-
18	-	FAHRZEUGGESCHWINDIGKEITSSIGNAL
19	-	Beleuchtung (-)
20	RVM-Kamera : Strom_Masse	MM-CAN Niedrig
21	RVM-Kamera : Video_Masse	-
22	-	ACC
23	-	-
24	AUX Eingang links	-
25	AUX-Masse	-
26	Masse Lenkradschlüssel	-
27	Türlautsprecher hinten rechts (+)	-
28	Türlautsprecher hinten rechts (+)	-
29	-	-
30	-	-
31	-	-
32	Kameraerfassung1	IGN1
33	RVM-Kamera Abschirmung Masse	-
34	-	-
35	-	-
36	-
37	-
38	Fahrzeuggeschwindigkeit

AVN-Haupteinheit

Stift	FUNKTION
	STECKER A		STECKER B	STECKER C
	Externer Verstärker	Interner Verstärker	STECKER B	STECKER C
1	-	Lautsprecher (-) der linken Hintertür	-	Warnblinkeranzeige
2	-	Lautsprecher (-) der linken Hintertür	MIC (-)	Batterie (-)
3	Verstärker Navigation Sprache (+)	-	-	Türverriegelungsanzeige
4	Amplifier_SPDIF (High)	-	-	-
5	-		Antennenstrom	Beifahrer-Airbag
6	RVM-Kamera : Strom		Beleuchtung (-)	IGN1
7	RVM-Kamera : Video		Multimedia CAN (High)	Warnblinkmodus
8	-		-	Masse Warnblinkanlage
9	-		-	Türverriegelung
10	AUX Audio, Eingang rechts		Batterie (-)	Masse Türverriegelung
11	AUX_Detect		Batterie (-)	BEIFAHRER-AIRBAG AUS
12	Lenkradschlüssel		Masse	-
13	-	Vordertürlautsprecher links (-)	Masse	-
14	-	Vordertürlautsprecher links (-)	-
15	-	Vordertürlautsprecher links (-)	MIC (-)
16	-	Vordertürlautsprecher links (-)	-
17	Verstärker Navigation Sprache (+)	-	-
18	Amplifier_SPDIF (Low)	-	-
19	Amplifier_SPDIF (Masse)	-	Beleuchtung (-)
20	RVM-Kamera : Strom_Masse		Multimedia CAN (Low)
21	RVM-Kamera : Video_Masse		-
22	-		ACC
23	-		-	-
24	AUX Audio, Eingang links		-
25	AUX Audio Masse		Rückwärtsgang
26	Masse Lenkradschlüssel		-
27	-	Lautsprecher (+) der rechten Hintertür	-
28	-	Lautsprecher (+) der rechten Hintertür	-
29	-		-
30	-		-
31	-		-
32	-		-
33	RVM-Kamera Abschirmung Masse		IGN1
34	-		-
35	-		-
36	-
37	-
38	Fahrzeuggeschwindigkeit
