Kia Ceed: Rückfahrmonitor (RVM) / Beschreibung und bedienung

Kia Ceed Reparaturanleitung / Elektrische Anlage / Rückfahrmonitor (RVM) / Beschreibung und bedienung

Beschreibung

1.	Um die Sicht des Fahrers nach hinten zu verbessern, wird ein Bildsignal von der Fahrzeugrückseite empfangen und auf dem Monitor der AVN-Haupteinheit oder der linken Seite des Innenrückspiegels angezeigt.

2.	Der Rückfahrmonitor ist ein Zusatzgerät, das den toten Winkel auf dem Überwachungsbildschirm angezeigt. Er wird automatisch aktiviert, wenn die Getriebeposition "R" länger als 3 s vorliegt.

3.	Zeigt den geschätzten Bahnverlauf gemeinsam mit einer Führungslinie für den Parkvorgang entsprechend des Einschlagwinkels des Lenkrads an. (Es gibt kein separates Gerät.)

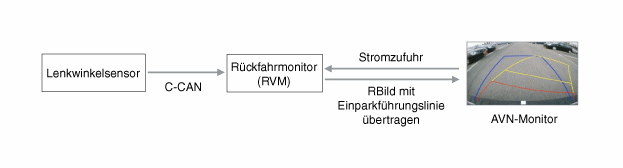

Systemstruktur (über Lenkbewegungen gesteuerter Rückfahrmonitor)

Bauteile und bauteile-Übersicht

BAUTEILE-ÜBERSICHT 1. Kamera für Rückansicht 2. Heckklappengriff 3. AVN-Monitor 4. Lenkwinkelsensor ...

Schematische darstellungen

Steckverbinder- und Klemmenfunktion Schaltplan ...
