BAUTEILE-ÜBERSICHT

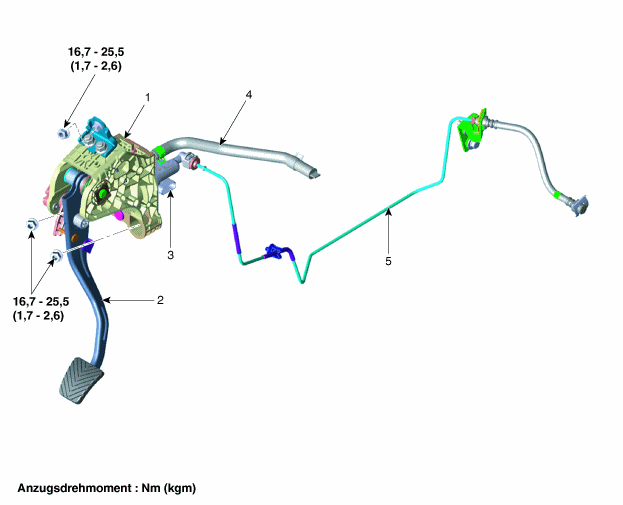

[Benzin 1,4 / 1,6]

1. Kupplungspedal
2. Kupplungspedalarm
3. Kupplungsgeberzylinder
4. Behälterschlauch
5. Kupplungsleitung

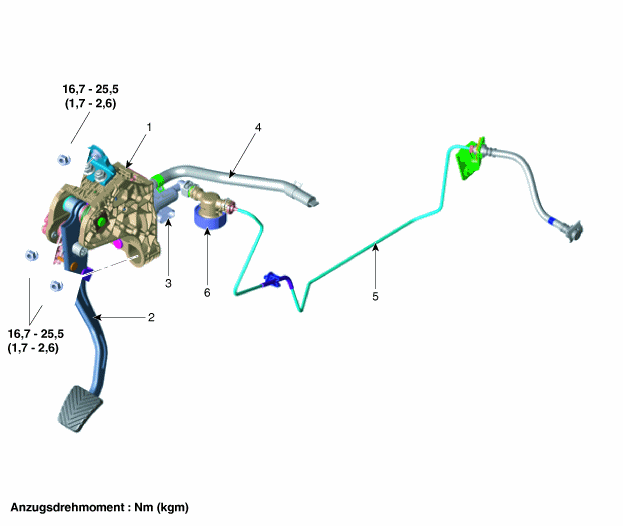

[Benzin 1,4 T-GDI / 1,6 T-GDI / Diesel 1,6]

1. Kupplungspedal
2. Kupplungspedalarm
3. Kupplungsgeberzylinder
4. Behälterschlauch
5. Kupplungsleitung
6. Kupplungsregler

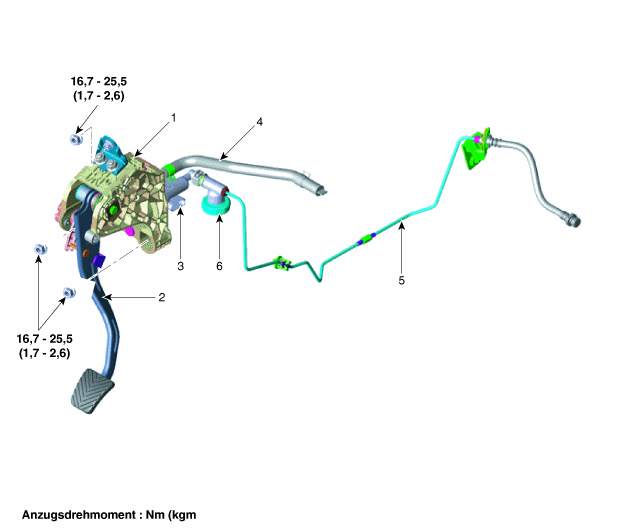

[Benzin 1,0 T-GDI]

1. Kupplungspedal
2. Kupplungspedalarm
3. Kupplungsgeberzylinder
4. Behälterschlauch
5. Kupplungsleitung
6. Kupplungsregler
