Kia Ceed: Lichtanlage / Leseleuchten (Dachkonsole) / Schematische darstellungen

Kia Ceed Reparaturanleitung / Elektrische Anlage / Lichtanlage / Leseleuchten (Dachkonsole) / Schematische darstellungen

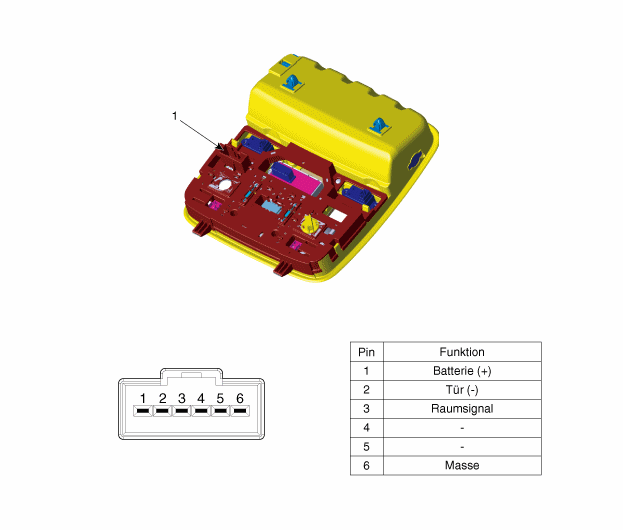

Steckverbinder- und Klemmenfunktion

Schaltplan

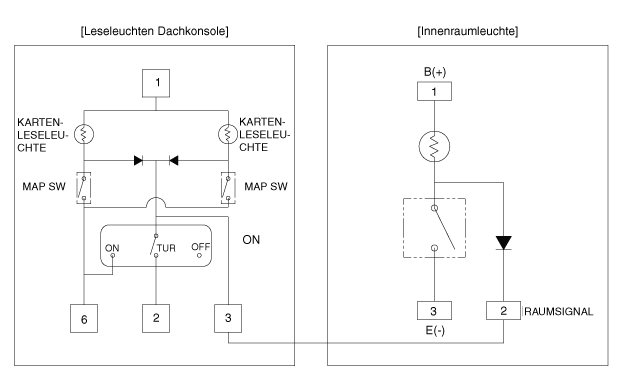

OHNE Schiebedach

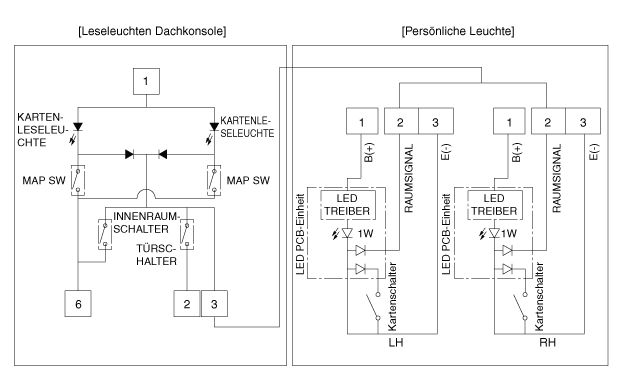

SCHIEBEDACH
