EINSTELLUNG

SCHEINWERFERHÖHENEINSTELLUNG

•	Die Scheinwerfer sollten mit Hilfe eines Einstellgeräts nach Herstellervorschrift eingestellt werden.

•	Bei örtlichen Straßenverkehrsordnungen, die das Einstellen von Scheinwerfern betreffen, sind diese genau einzuhalten.

Wenn kein Höheneinstellgerät zur Verfügung steht, wie folgt vorgehen:

1.	Das Fahrzeug muss (ausgenommen Fahrer, Reserverad und Bordwerkzeug) unbeladen sein. Vorab den korrekten Reifenluftdruck einstellen.

2.	Das Fahrzeug muss auf ebenem Untergrund stehen.

3.	Auf dem Schirm vertikale Linien (durch die Mittelpunkte der einzelnen Scheinwerfer) und eine horizontale Linie (durch die Mittelpunkte der Scheinwerfer) ziehen.

4.	Falls eine Scheinwerfer-Höhenverstellvorrichtung vorhanden ist, den Schalter der Scheinwerfer-Höheneinstellvorrichtung auf die Position 0 einstellen.

5.	Scheinwerfer so einstellen, dass der hellste Bereich auf dem Schnittpunkt der vertikalen und horizontalen Linien liegt. Auf den ordnungsgemäßen Zustand der Fahrzeugbatterie und der Scheinwerfer achten. A: Vertikal B: Horizontal (Halogen) (LED)

Ausrichtung der Nebelscheinwerfer

Die Einstellung der Nebelscheinwerfer muss entsprechend der Einstellung der Scheinwerfer durchgeführt werden.

1.	Während sich die Batterie im Normalzustand befindet, die Nebelscheinwerfer durch Drehen der Einstellschrauben (A) mit einem Schraubendreher ausrichten.

Einstellpunkt für Scheinwerfer und Nebelscheinwerfer

(Halogen)

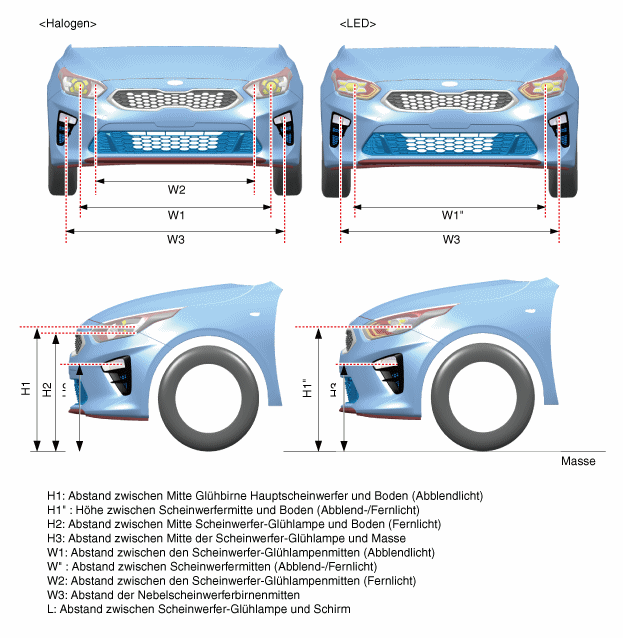

Zustand des Fahrzeugs	H1	H2	W1	W2	Bemerkung
leer	706(27,7952)	684(26,9291)	1344(52,9133)	1112(43,7794)	ALLE DIM in mm
1 Person an Bord	700(27,5590)	678(26,6929)	1344(52,9133)	1112(43,7794)	ALLE DIM in mm

(LED)

Zustand des Fahrzeugs	h1:	W1"	Bemerkung
leer	712(28,0314)	1354(53,3070)	ALLE DIM in mm
1 Person an Bord	706(27,7952)	1354(53,3070)	ALLE DIM in mm

1.	Falls eine Scheinwerfer-Höhenverstellvorrichtung vorhanden ist, den Schalter der Scheinwerfer-Höheneinstellvorrichtung auf die Position 0 einstellen.

2.	Abblendlicht einschalten (Fahrer nicht im Fahrzeug).

3.	Die Abblendlicht-Grenzlinie muss sich wie in der Abbildung gezeigt innerhalb des zulässigen Bereichs befinden. (Linkslenkung) (Rechtslenkung)

NEBELSCHEINWERFER

Zustand des Fahrzeugs	H3	W3	Bemerkung
leer	490(19,2913)	1494(58,8188)	ALLE DIM in mm
1 Person an Bord	486(19,1338)	1494(58,8188)	ALLE DIM in mm

1.	Nebelscheinwerfer einschalten (Fahrer nicht im Fahrzeug).

2.	Die Grenzlinie muss sich innerhalb des zulässigen Bereichs befinden.

Bauteile und bauteile-Übersicht

BAUTEILE-ÜBERSICHT 1. Nebelscheinwerfer/Tagfahrlicht 2. Scheinwerfer 3. Seitenblinkerleuchte (Fahrzeugkotflügelseite) 4. Seitenblinkerleuchte (Außenspieg ...

Nebelscheinwerfer / Reparaturverfahren

Ausbau 1. Scheinwerferwaschanlagenstellantrieb entfernen. (Siehe Scheibenwischer/Waschanlage - "Scheinwerfer-Waschanlagenmotor") ...
