Kia Ceed: Zündsystem / Reparaturverfahren

Kia Ceed (CD) Reparaturanleitung / Motorelektrik / Zündsystem / Reparaturverfahren

PRÜFUNG AM FAHRZEUG

Zündspule überprüfen und Zündkerzentest durchführen.

Fehlercodes überprüfen.

•	Liegt ein Fehlercode, die Fehlersuche unter Beachtung des entsprechenden Verfahrens durchführen. (Siehe Fehlercodeanleitung)

Auf Funken prüfen.

(1)	Motorabdeckung abbauen.

(2)	Mittleren Ventildeckel abbauen.

(3)	Zündspulen ausbauen.

(4)	Zündkerze mit geeignetem Schlüssel ausbauen.

(5)	3 Injektor-Kabelstecker abklemmen.

(6)	Zündkerze an Motormasse halten.

(7)	Funkenschlag an jeder Zündkerze überprüfen, während der Motor durchgekurbelt wird.

•	Den Motor nicht mehr als 5 Sekunden durchkurbeln.

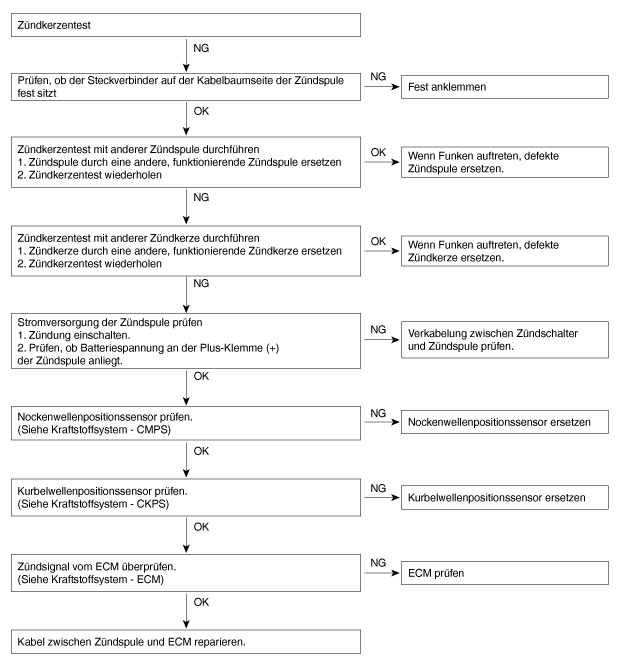

3.	Wenn keine Funken erzeugt werden, den folgenden Test durchführen..

4.	Zündkerzen mit geeignetem Zündkerzenschlüssel einbauen.

5.	Zündspulen einbauen.

6.	Motorabdeckung (A) und mittlere Ventildeckel (B) des Motors einbauen.
