Kia Ceed: Scheibenwischer/Waschanlage / Wischermotor / Schematische darstellungen
Kia Ceed (CD) Reparaturanleitung / Elektrische Anlage / Scheibenwischer/Waschanlage / Wischermotor / Schematische darstellungen

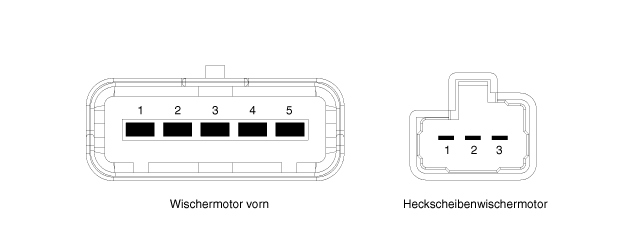

| Steckverbinder- und Klemmenfunktion |
|
Stift |
FUNKTION |
|
|
Wischermotor vorn |
HECKSCHEIBENWISCHERMOTOR |
|
|
1 |
Masse |
Niedrig |
|
2 |
Parken |
Masse |
|
3 |
BATTERIE |
Parken |
|
4 |
Niedrig |
|
|
5 |
hoch |
|
Wischermotor / Bauteile und bauteile-Übersicht
BAUTEILE-ÜBERSICHT
(Vorne)
1. Wischerarm & Wischerblatt
2. Windlaufverkleidung oben
3. Wischermotor & Wischergestänge
...
Wischermotor / Reparaturverfahren
Ausbau
Wischermotor vorn
1.
Obere Windlaufverkleidung entfernen.
(Siehe Kapitel Karosserie - "Obere Windlaufverkleidung")
2.
...
