Kia Ceed: Armaturenbrett / Bauteile und bauteile-Übersicht

Kia Ceed Reparaturanleitung / Karosserie (Innen und Außen) / Armaturenbrett / Bauteile und bauteile-Übersicht

BAUTEILE-ÜBERSICHT (1)

1. Armaturentafel
2. Seitliche Armaturenbrettverkleidung [links]
3. Seitliche Armaturenbrettverkleidung [rechts]

4. Untere Armaturenbrettverkleidung
5. Sicherungskastenabdeckung
6. Untere Lenksäulenverkleidung

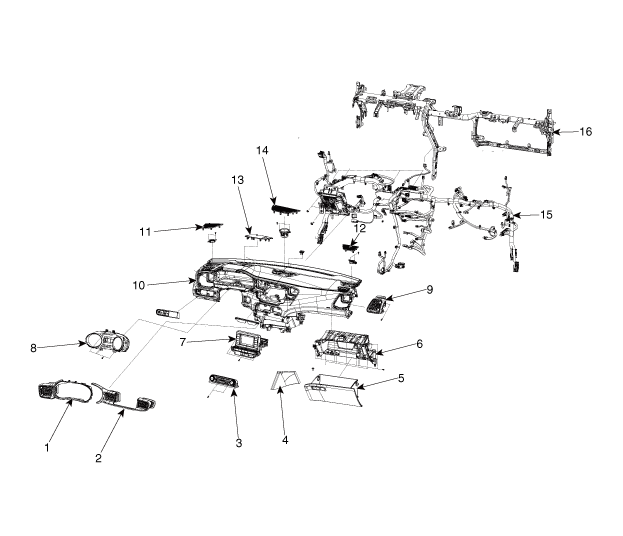

Bauteile (2)

1. Instrumentengruppenblende
2. Instrumententafelblende
3. Klimaanlagen- und Heizungssteuerung
4. Untere Armaturenbrettverkleidung [rechts]
5. Handschuhfach
6. Handschuhfachgehäuseabdeckung
7. Audioanlage
8. Instrumentenblock

9. Seitenluftdüsenkanal
10. Hauptarmaturenbrett
11. Seitenlautsprechergitter [LH]
12. Seitenlautsprechergitter [RH]
13. HUD-Abdeckung
14. Mittlerer Lautsprechergrill
15. Hauptkabelbaum
16. Armaturenbrettträger

Armaturenbrett

...

Instrumententafelblende / Bauteile und bauteile-Übersicht

BAUTEILE-ÜBERSICHT 1. Instrumentenblockabdeckung ...
