Kia Ceed: ISG (Leerlaufabschalt & Go)-system / Bremsschalter / Schematische darstellungen

Kia Ceed (CD) Reparaturanleitung / Motorsteuerung/Kraftstoffsystem / ISG (Leerlaufabschalt & Go)-system / Bremsschalter / Schematische darstellungen

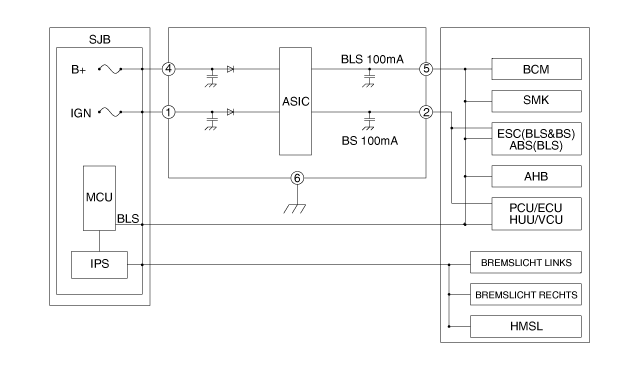

SCHALTPLAN

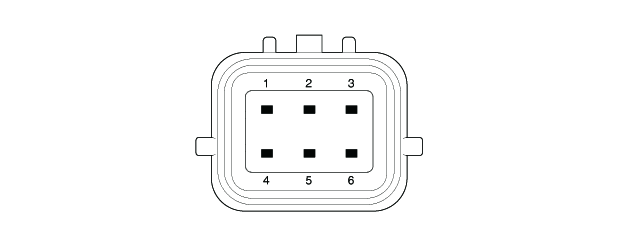

KLEMMENBESCHREIBUNG

STIFT-Nr.
Beschreibung
1
IGN1
2
Bremssignal
3
-
4
B+
5
Bremsleuchtensignal
6
Masse
