BAUTEILE-ÜBERSICHT

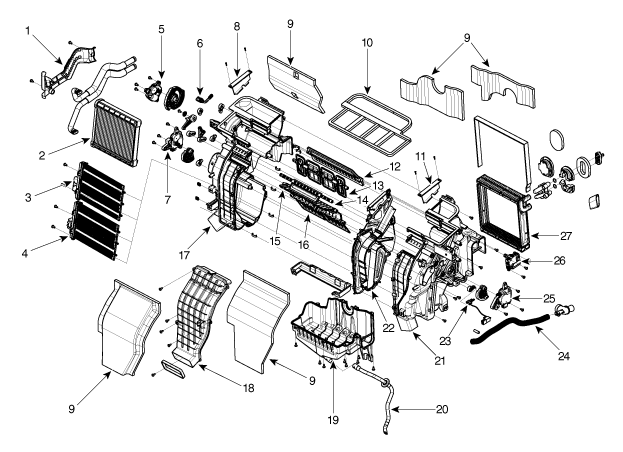

1. Heizungseinheit

Bauteile

1. Wärmetauscherabdeckung
2. Wärmetauscher
3. PTC-Heizung [Diesel]
4. PTC-Heizung [Benzin]
5. Modus-Stellantrieb
6. Luftkanalsensor
7. Temperatur-Stellantrieb [Links]
8. Luftkanal [links]
9. Heizungsunterlage

10. Mittlere Kanaldichtung
11. Luftkanal [rechts]
12. Defrosterklappe
13. Belüftungsklappeneinheit
14. Modusklappe
15. Bodenklappe
16. Temperaturklappe
17. Heizungskasten [links]
18. Belüftungsführung

19. Untere Heizungsabdeckung
20. Ablassschlauch
21. Heizungskasten (R)
22. Abscheider
23. Verdampfertemperatursensor
24. Einlassschlauch
25. Temperatur-Stellantrieb [RH]
26. Auto-Beschlagentfernungsstellantrieb
27. Verdampfer-Wärmetauscher

Heizung

...

Heizungskasten / Reparaturverfahren
