Kia Ceed: Audio-/AVN-System / Lenkradfernbedienung (SWRC) / Schematische darstellungen

Kia Ceed (CD) Reparaturanleitung / Elektrische Anlage / Audio-/AVN-System / Lenkradfernbedienung (SWRC) / Schematische darstellungen

Schaltplan

[Audio + Bluetooth + Sprache]

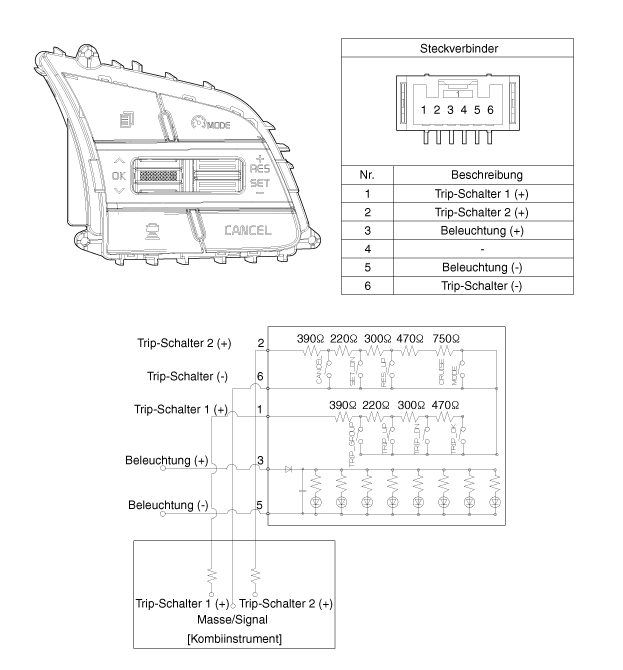

[Tageskilometerzähler + SCC]

Lenkradfernbedienung (SWRC) / Bauteile und bauteile-Übersicht

BAUTEILE-ÜBERSICHT 1. Fernbedienungsschalter links (Audio + Bluetooth + Sprache) 2. Fernbedienungsschalter rechts (Bordcomputer + SCC) ...

Lenkradfernbedienung (SWRC) / Reparaturverfahren

PRÜFUNG 1. Auf Widerstand zwischen den Klemmen in jeder Schalterposition (links) prüfen. [Audio + Bluetooth + Sprache] ...
