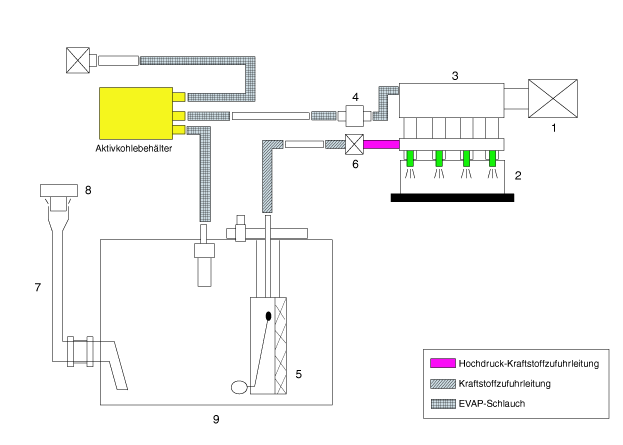

SCHALTPLAN

1. Luftfilter
2. Zuführleitung & Injektor
3. Motor
4. Spülluftsteuermagnetventil (PCSV)
5. Niederdruckpumpe

6. Hochdruckkraftstoffpumpe
7. Tankeinfüllstutzen
8. Tankdeckel
9. Kraftstofftank

Aktivkohlebehälter

Der Behälter ist mit Aktivkohle gefüllt und absorbiert den Kraftstoffdampf im Kraftstofftank. Der angesammelte Kraftstoffdampf im Aktivkohlefilter wird vom ECM/PCM in den Ansaugkrümmer gesaugt, wenn die entsprechenden Bedingungen eingestellt sind.

SPÜLMAGNETVENTIL (PCSV)

Das Regenerierventil (PCSV) ist ein vom ECM/PCM-Signal gesteuertes und auf Dauerbetrieb ausgelegtes Magnetventil, das im Durchlauf zwischen Aktivkohlebehälter und Saugrohr angebracht ist.

Zum Saugen des absorbierten Dampfes in den Ansaugkrümmer öffnet das ECM/PCM das PCSV, andernfalls bleibt der Kanal geschlossen.

Tankdeckel

Ein Knarrenmechanismus am Tankdeckel verhindert, dass der Tankdeckel fehlerhaft aufgeschraubt wird und hierdurch der Tankstutzen komplett verschlossen wird. Sobald beim Aufschrauben des Tankdeckels die Tankdeckeldichtung am Tankstutzen anliegt, erzeugt der Mechanismus laute Klickgeräusche, die den ordnungsgemäßen Sitz des Tankdeckels anzeigen.
