Kia Ceed: Sitzelektrik / Sitzheizungsschalter / Schematische darstellungen

Kia Ceed Reparaturanleitung / Elektrische Anlage / Sitzelektrik / Sitzheizungsschalter / Schematische darstellungen

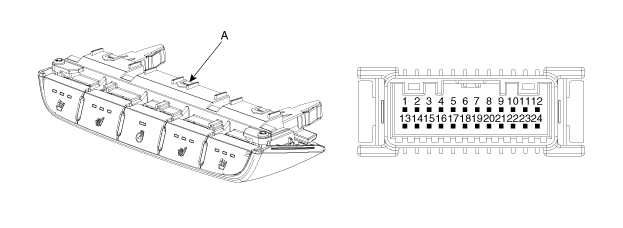

Steckverbinder- und Klemmenfunktion

Vordersitzheizung

Stift	FUNKTION	Stift	FUNKTION
1	Kühlanzeige hoch rechts	13	Kühlmodus rechts
2	Kühlanzeige mittel rechts	14	Kontrollleuchte Frontscheibenheizung
3	Kühlanzeige niedrig rechts	15	Frontscheibenheizungsmodus
4	Heizungs-/Kühlanzeige rechts	16	Heizungsmodus rechts
5	Heizungs-/Kühlanzeige rechts	17	Masse
6	Heizungs-/Kühlanzeige rechts	18	Lenkradheizmodus
7	Heizungs-/Kühlanzeige links	19	-
8	Heizungs-/Kühlanzeige links	20	Lenkradheizungs-Kontrollleuchte
9	Heizungs-/Kühlanzeige links	21	Beleuchtung+
10	Kühlanzeige hoch links	22	Heizungsmodus links
11	Kühlanzeige mittel links	23	Beleuchtung+

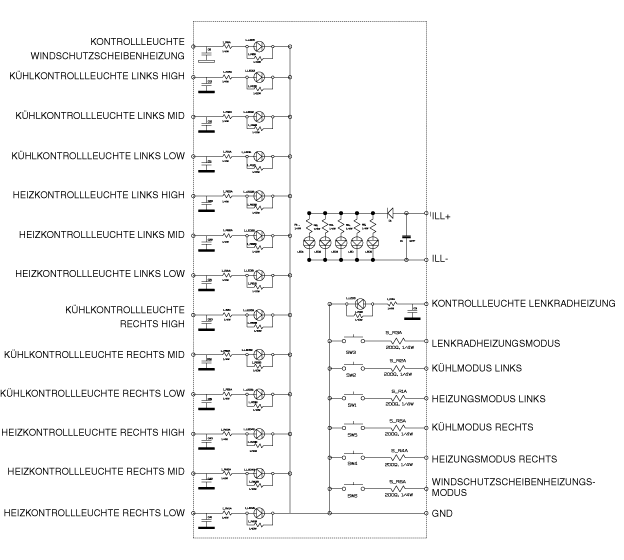

Schaltplan

Sitzheizungseinheit / Reparaturverfahren

PRÜFUNG Fahrer-/Beifahrersitzheizung 1. Auf Durchgang prüfen und den Widerstand zwischen Klemme Nr. 4 und Nr. 6 messen. Standardwe ...

Sitzheizungsschalter / Beschreibung und bedienung

Beschreibung Intelligente Steuerungstechnologie der Sitzheizung • Um Niedertemperatur-Verbrennung zu vermeiden, wird die Sitzheizungstemperatur nach einer b ...
