Kia Ceed: Intelligentes Schlüsselsystem / Smart Key-Diagnose / Reparaturverfahren

Kia Ceed (CD) Reparaturanleitung / Elektrische Anlage / Intelligentes Schlüsselsystem / Smart Key-Diagnose / Reparaturverfahren

PRÜFUNG
1.
Defekte Komponenten der Karosserieelektrik können schnell mit dem Fahrzeugdiagnosesystem (KDS) untersucht werden.
Das Diagnosesystem (KDS) liefert folgende Daten.
(1)
Selbstdiagnose: Defekt und Codenummer (DTC) überprüfen.
(2)
Aktuelle Daten: Status der Ein-/Ausgangsdaten des Systems überprüfen.
(3)
Stellgliedtest: Betriebsbedingung des Systems überprüfen.
(4)
Zusatzfunktionen: Steuerung anderer Funktionen einschließlich Systemoptionseinstellungen und Nullpunkteinstellung
2.

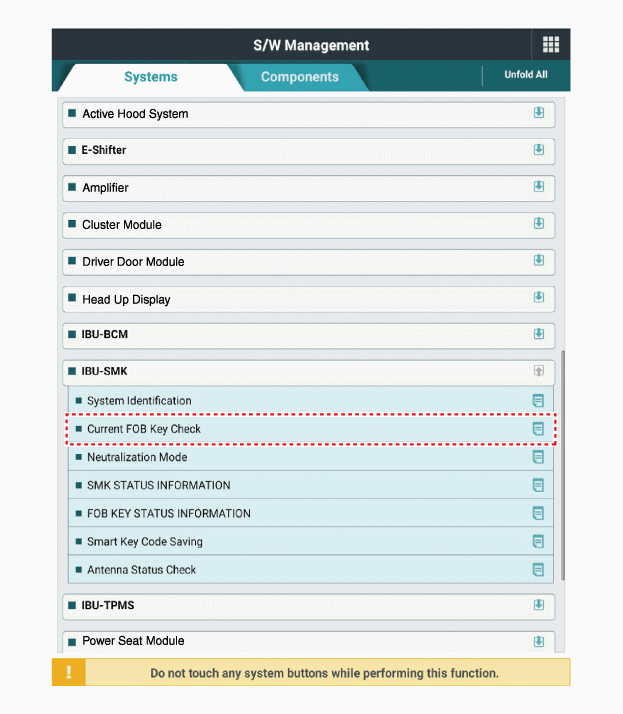

"Fahrzeugmodell" und das zu überprüfende 'IBU-SMK' wählen, um das Fahrzeug mit dem Tester zu untersuchen.
3.
Menü 'Momentane Daten" wählen, um den aktuellen Status der Ein-/Ausgangsdaten zu suchen.
4.
Um die Überprüfung der Module zu erzwingen, "Actuation test" wählen.
Diagnose Antenntenbetätigung
1.
Schließt das KDS-Kabel an den Diagnoseanschluss an der Armaturenbrettabdeckung der Fahrerseite an.
2.
Nach dem Einschalten der Zündung den "Stellgliedtest" wählen.
3.
Den Smart Key in die Nähe der verbundenen Antenne legen und mit einem KDS betätigen.
4.
Wenn die LED des Smart Keys blinkt, ist der Smart Key normal.
5.
Wenn die LED des Smart Keys nicht blinkt, die Spannung der Smart-Key-Batterie prüfen.
6.
Antennenbetätigung
INNENRAUM Antenne 1
INNENRAUM Antenne 2
Heckklappenantenne
STOSSFÄNGER-Antenne
Fahrertürantenne
Beifahrertürantenne

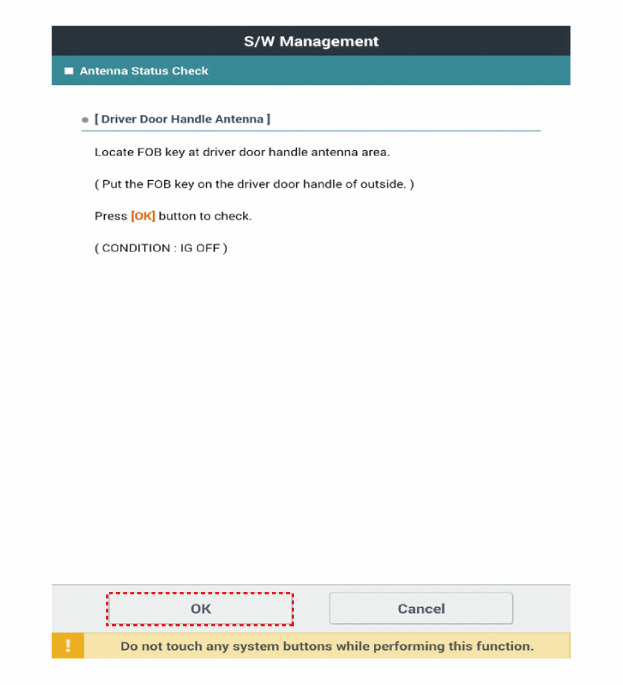

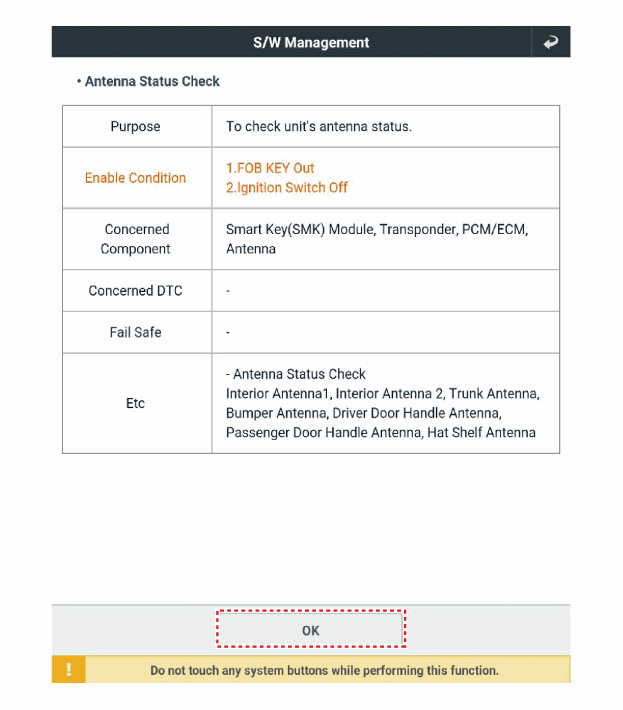

Antennen-Statusprüfung
1.
Schließt das KDS-Kabel an den Diagnoseanschluss an der Armaturenbrettabdeckung der Fahrerseite an.
2.

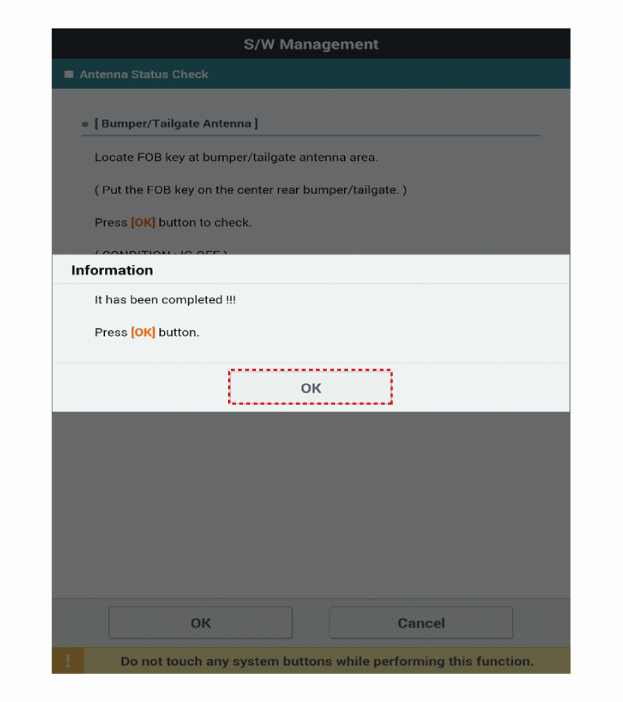

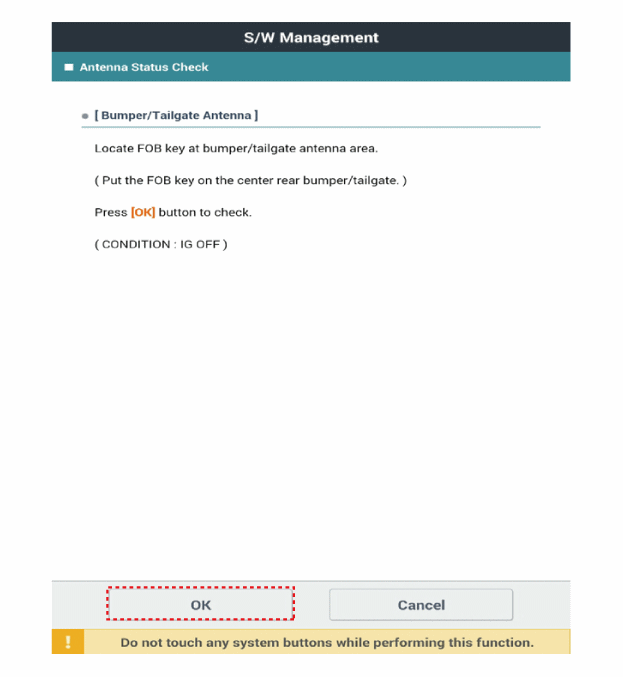

Antenna Status Check wählen.

3.
Nach Einschalten der Zündung "Antenna Status Check" wählen.

4.
Den Smart Key in die Nähe der verbundenen Antenne legen und mit einem KDS betätigen.

5.
Wenn der Smart Key normal funktioniert sind verbundene Antenne, Smart Key (Getriebe, Empfang) und externer Empfänger normal.
6.

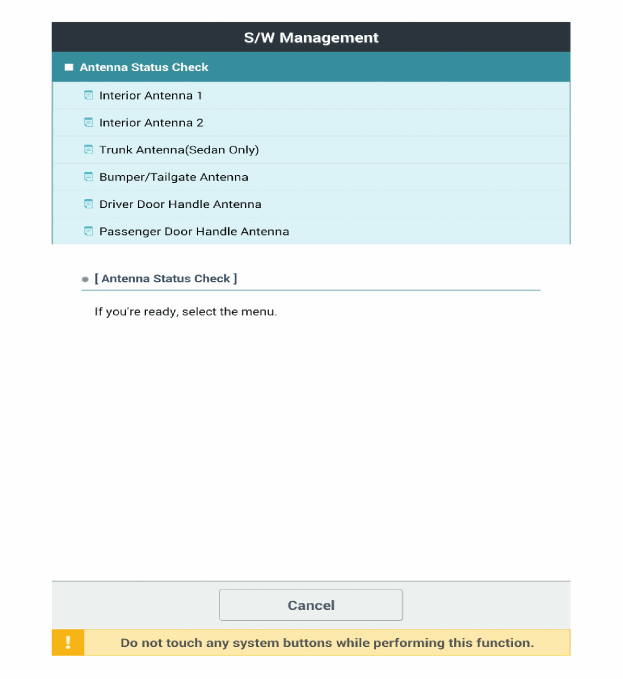

Antennenstatus

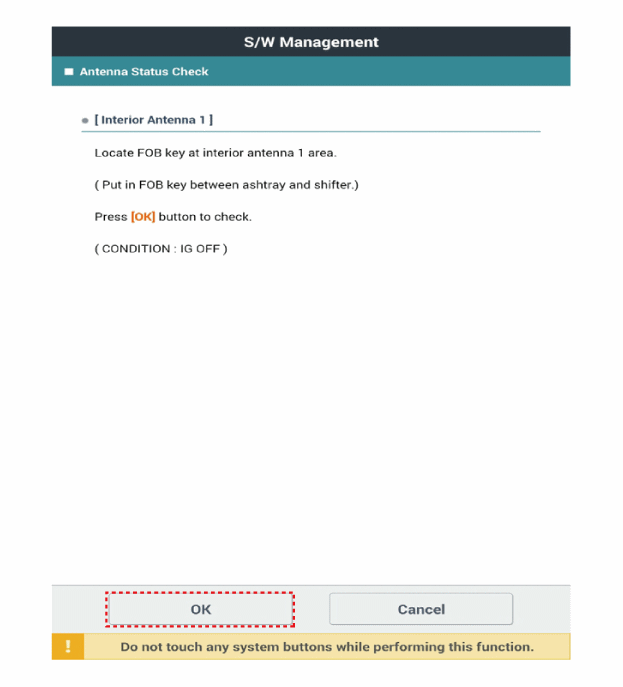

INNENRAUM Antenne 1

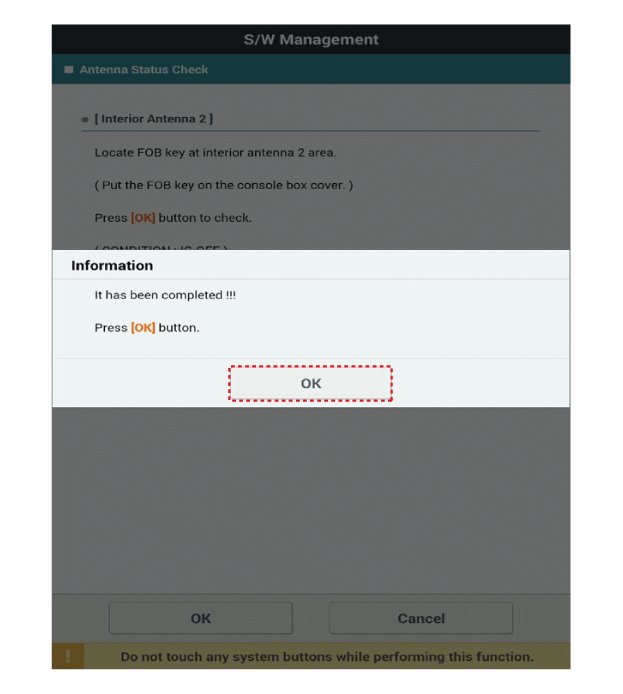

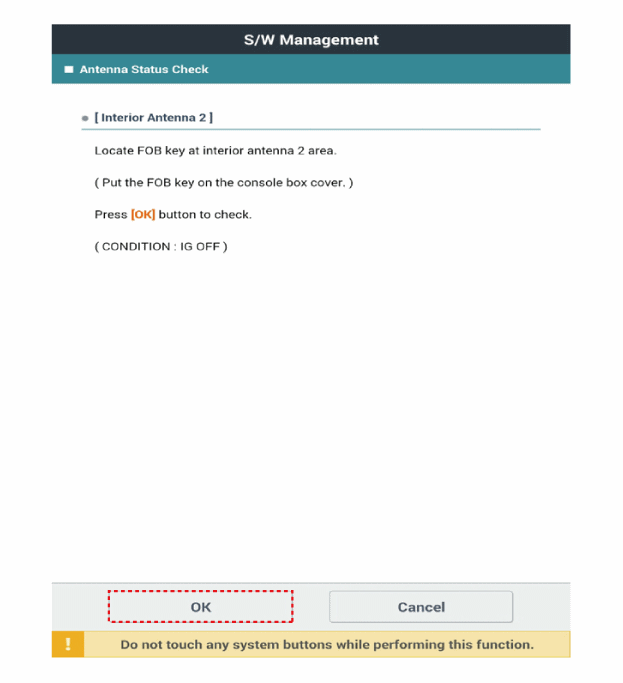

INNENRAUM Antenne 2

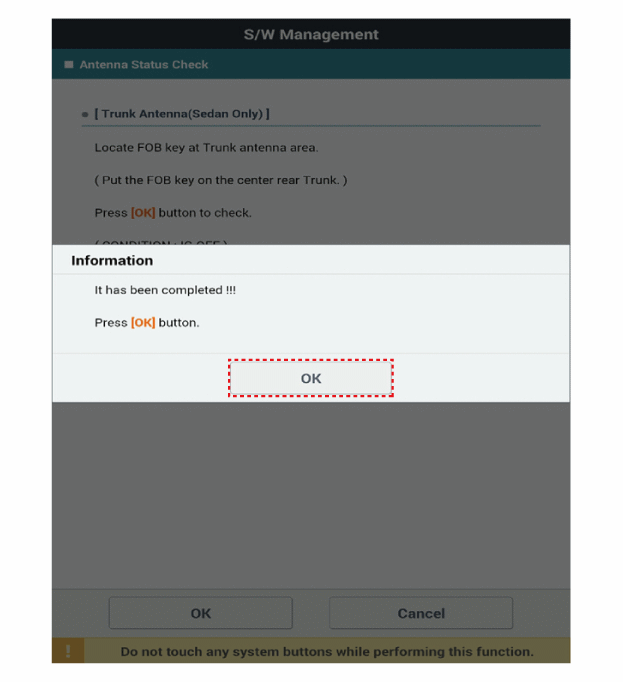

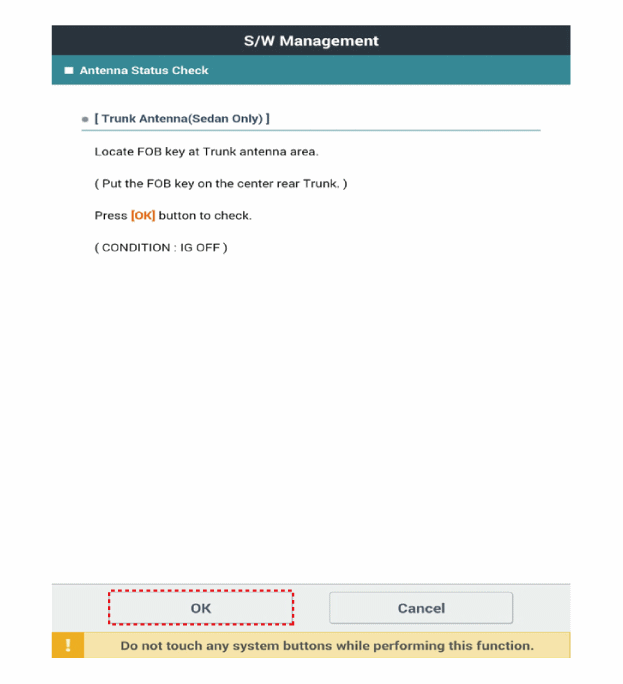

Heckklappenantenne
STOSSFÄNGER-Antenne

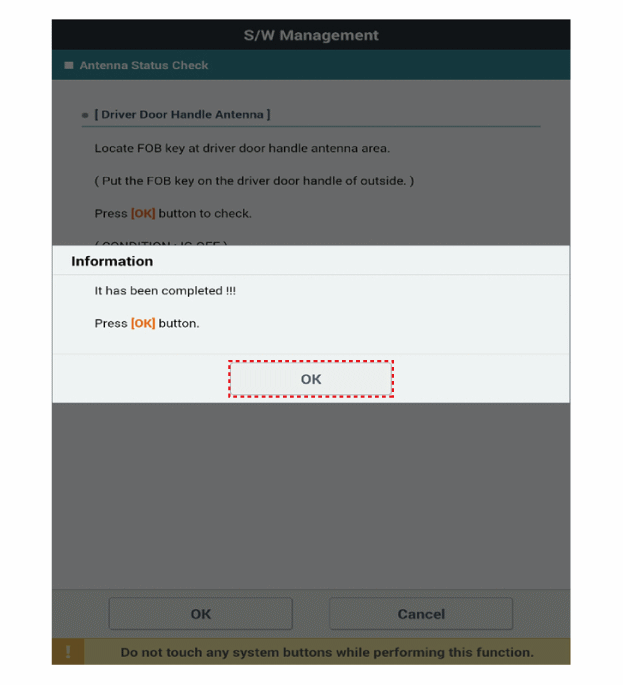

Fahrertürantenne

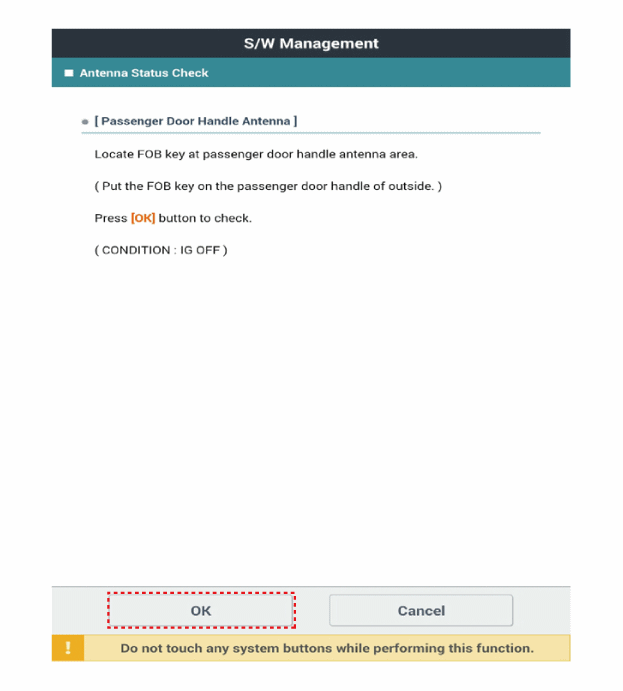

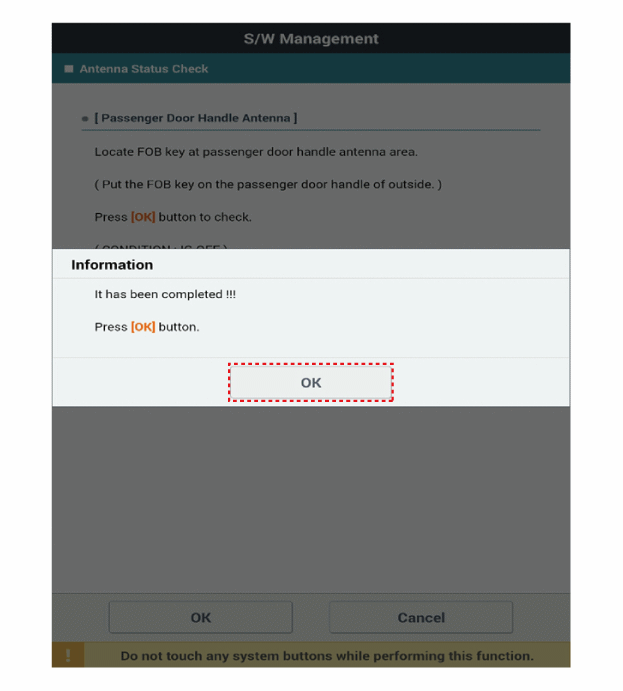

Beifahrertürantenne

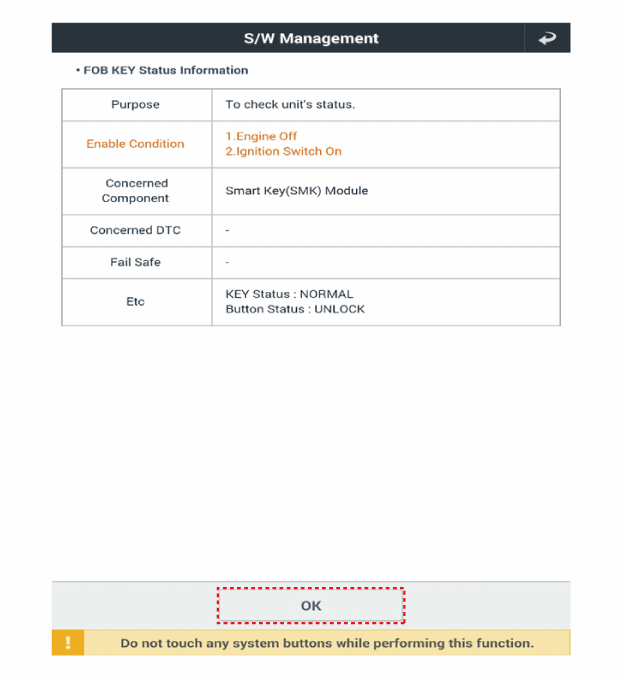

Statusprüfung der Fernbedienung
1.
Schließt das KDS-Kabel an den Diagnoseanschluss an der Armaturenbrettabdeckung der Fahrerseite an.
2.

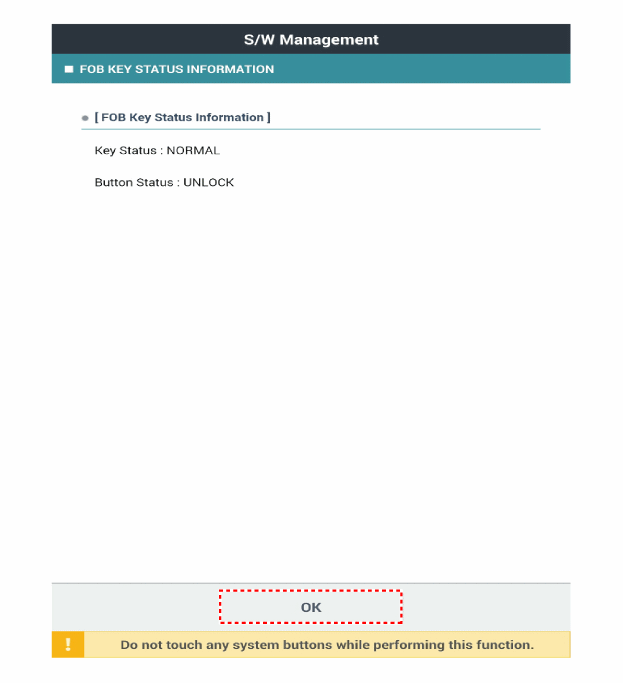

Nach Einschalten der Zündung "FOB KEY STATUS INFO" wählen.

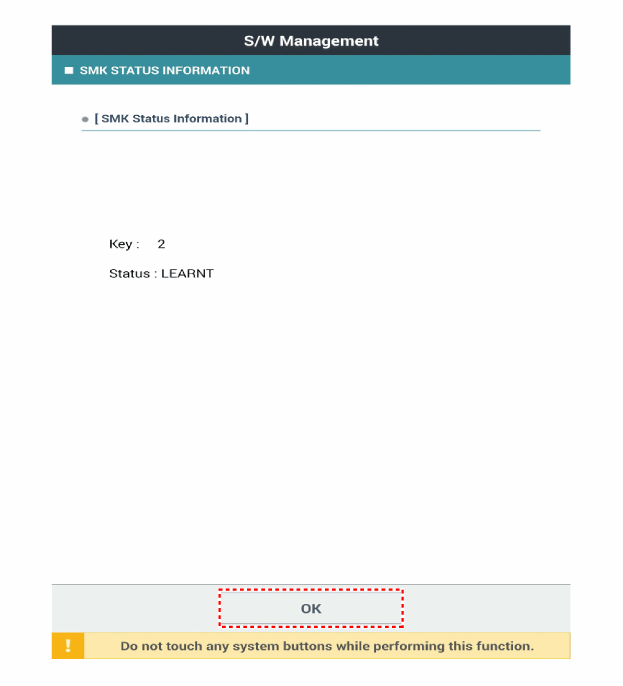

Smart Key-Statusprüfung
1.
Schließt das KDS-Kabel an den Diagnoseanschluss an der Armaturenbrettabdeckung der Fahrerseite an.
2.

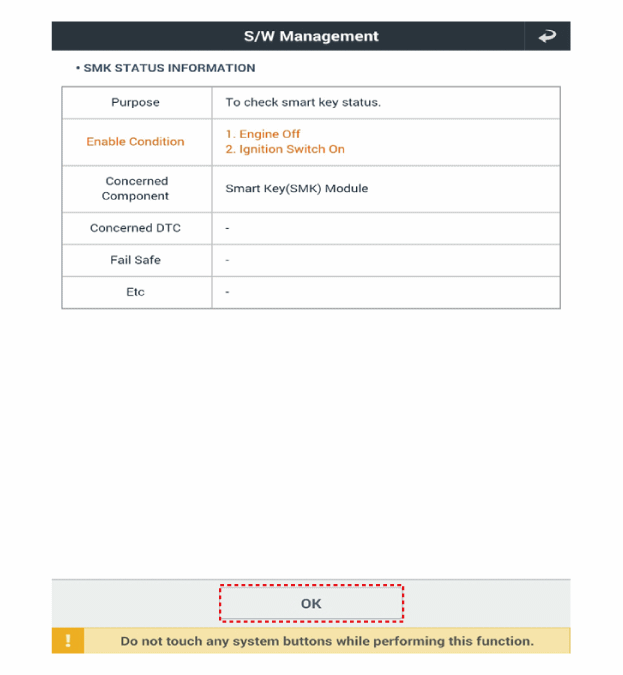

Nach Einschalten der Zündung "SMK STATUS INFO" wählen.

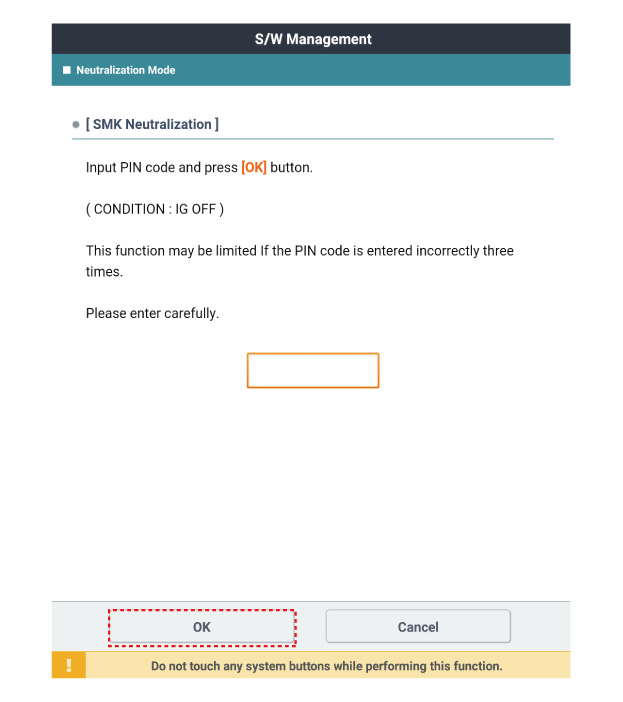

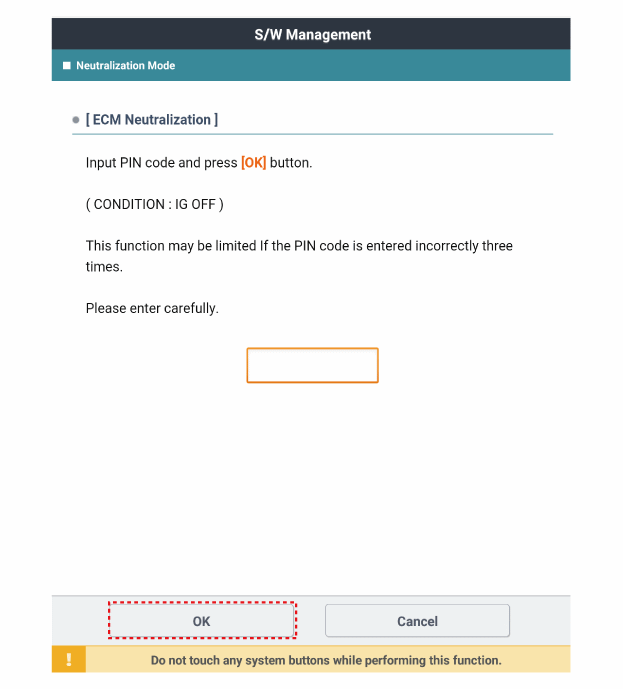

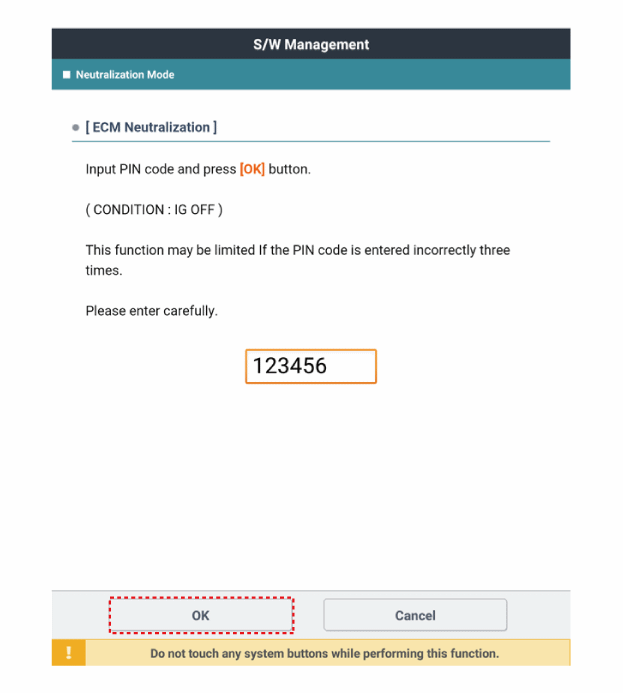

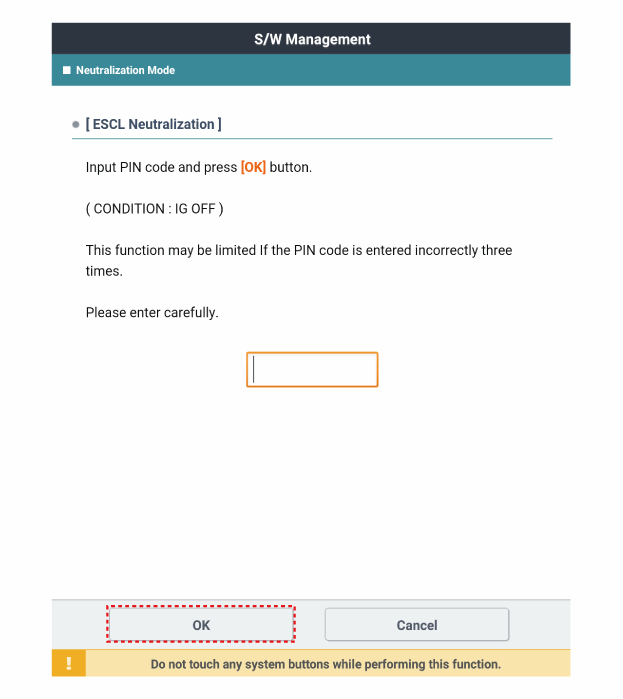

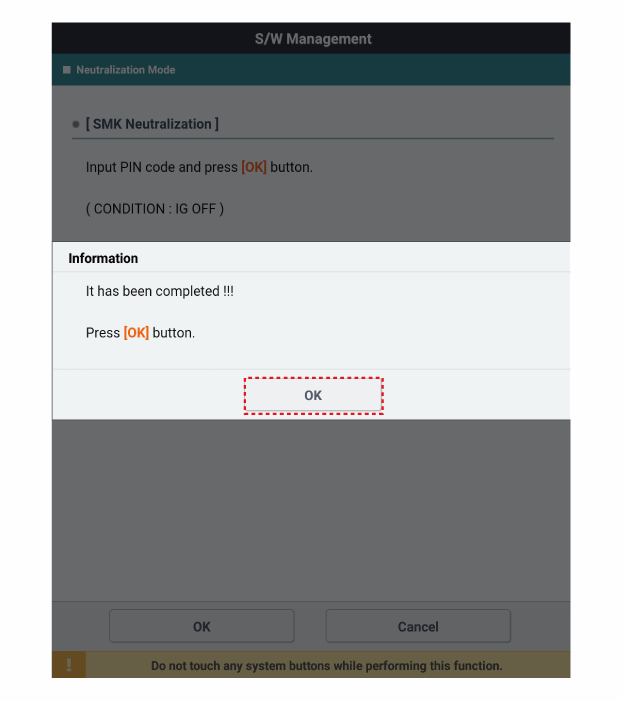

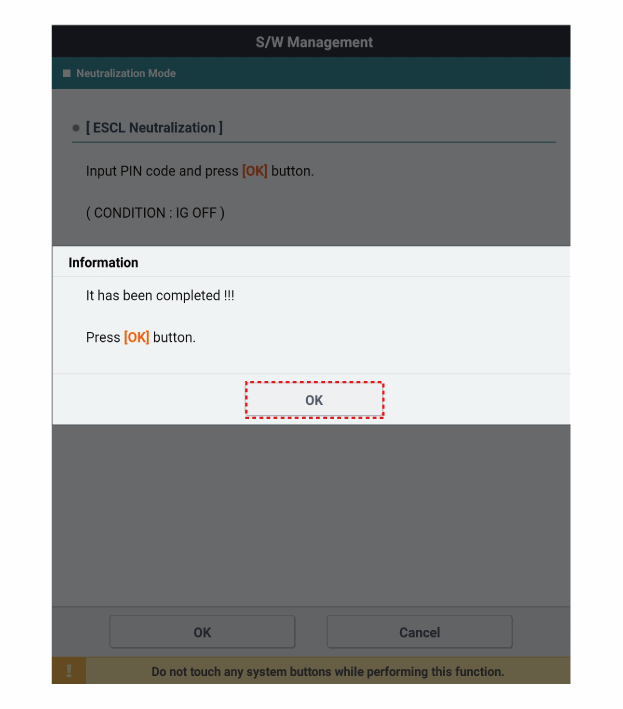

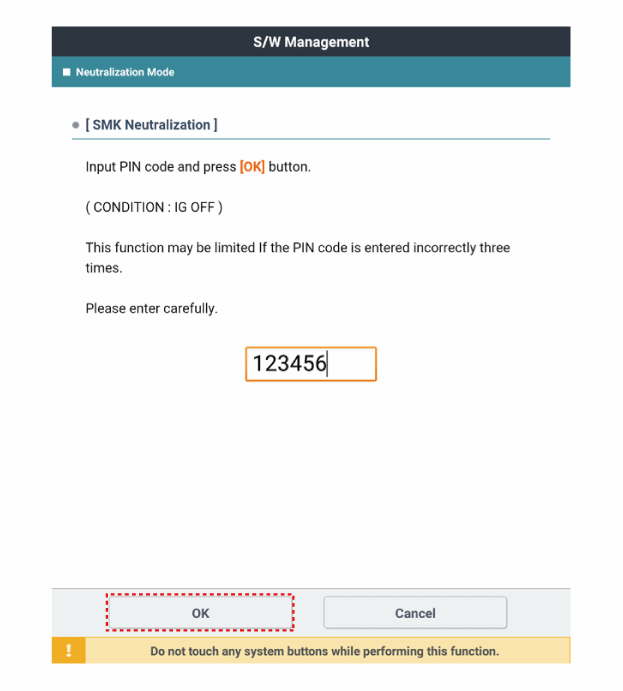

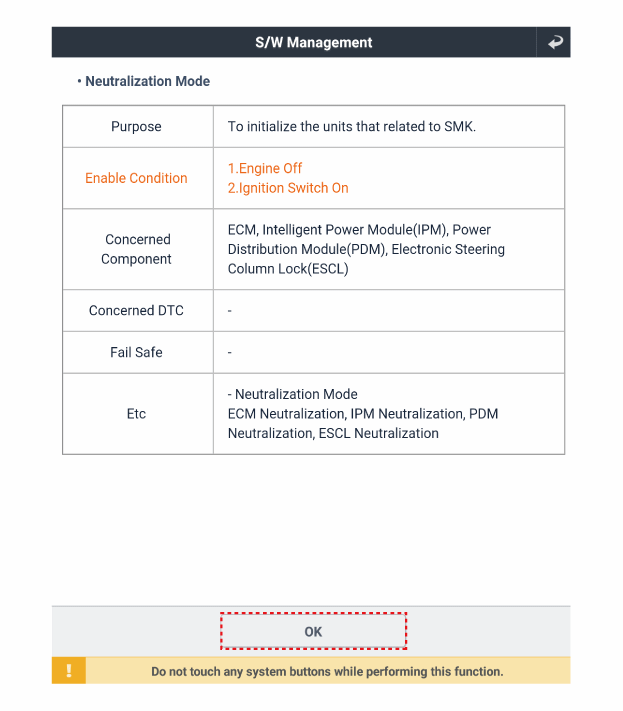

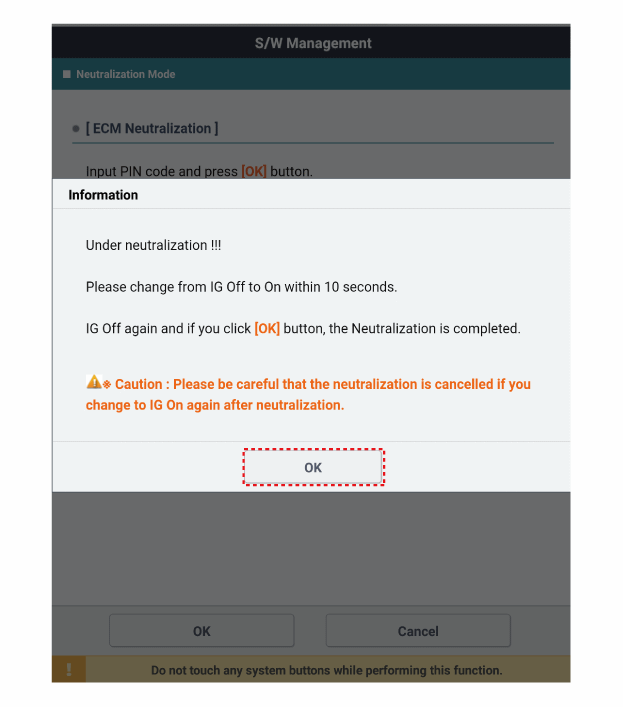

Statusprüfung der Neutralisierung
1.
Schließt das KDS-Kabel an den Diagnoseanschluss an der Armaturenbrettabdeckung der Fahrerseite an.
2.

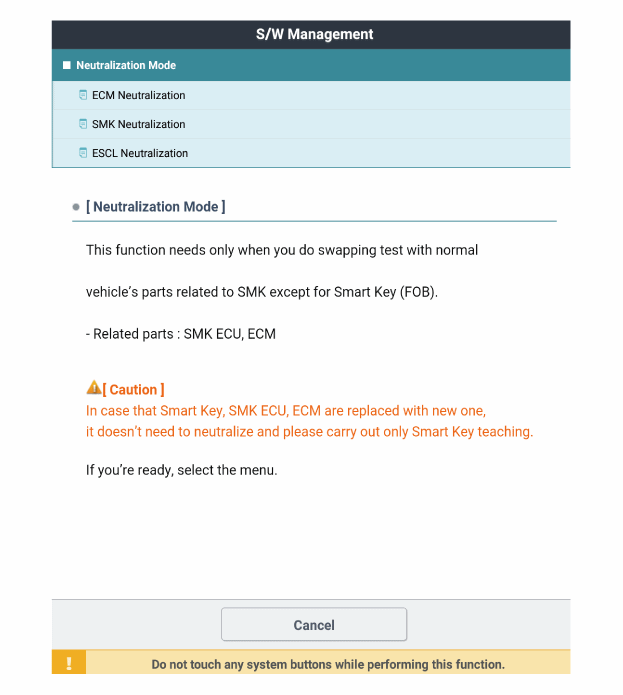

Nach Einschalten der Zündung "Neutralization mode" wählen.
