Kia Ceed: Audio-/AVN-System / Verstärker / Reparaturverfahren

Kia Ceed (CD) Reparaturanleitung / Elektrische Anlage / Audio-/AVN-System / Verstärker / Reparaturverfahren

PRÜFUNG

•	Der externe Verstärker erzeugt Warn- und Hinweisgeräusche hinsichtlich Motorstart und Fahrbetrieb.

•	Beim Ersetzen des externen Verstärkers oder den Lautsprechern durch andere Produkte kann es zu Störungen im Verstärker kommen, sodass die Warn- und Hinweisgeräusche (einschließlich ETCS-Hinweisgeräusch) möglicherweise nicht erzeugt werden.

•

Das (im Sportmodus ausgegebene) virtuelle Motorgeräusch des Fahrzeugs wird mit einem externen Verstärker erzeugt. Beim Ersetzen des externen Verstärkers oder den Lautsprechern durch andere Produkte kann es daher zu Störungen im Verstärker kommen und das virtuelle Motorgeräusch wird möglicherweise nicht korrekt erzeugt.

Defekte Komponenten der Karosserieelektrik können schnell mit dem Fahrzeugdiagnosesystem (KDS) untersucht werden.

1)	Selbstdiagnose: Defekt und Codenummer (DCT) überprüfen.

2)	Aktuelle Daten: Status der Ein-/Ausgangsdaten des Systems überprüfen.

3)	Stellgliedtest: Betriebsbedingung des Systems überprüfen.

4)	Zusatzfunktion : Andere Steuerfunktionen sind die Systemoption- und Nullpunkteinstellung.

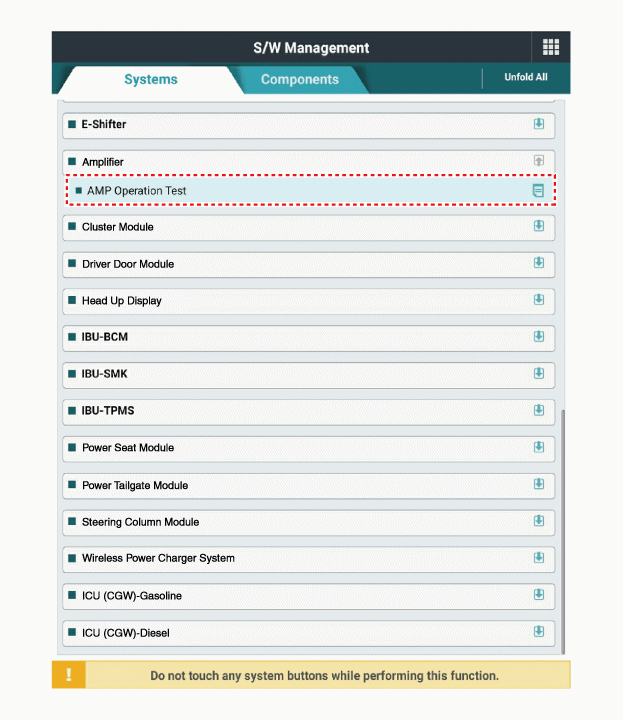

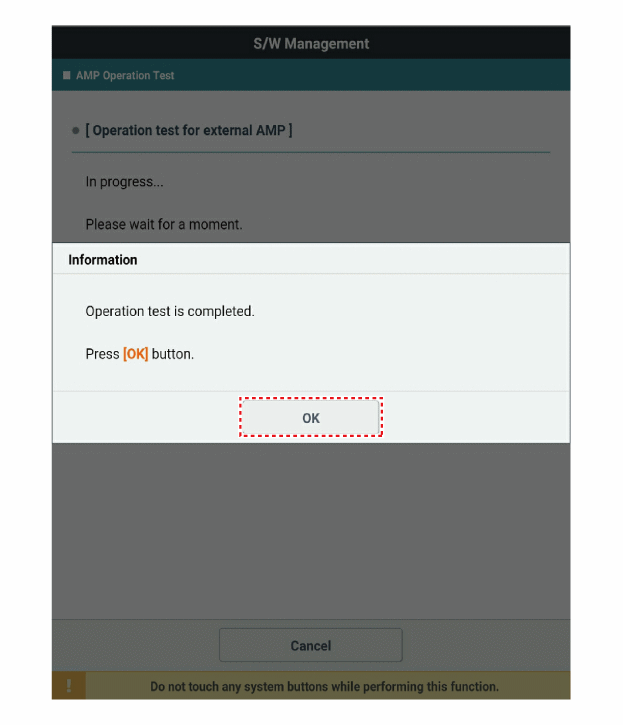

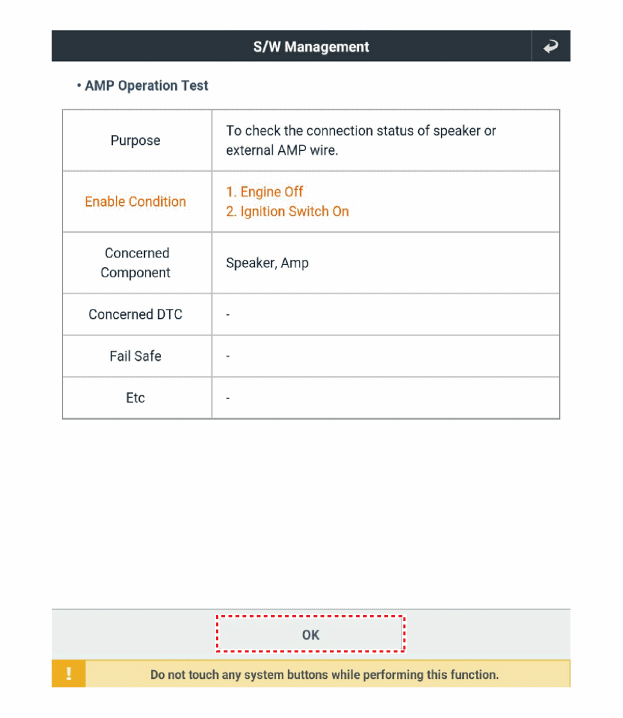

1.	AMP-Betriebstest mit dem KDS durchführen.

Ausbau

1.	Beifahrersitz ausbauen. (Siehe Kapitel Karosserie - "Vordersitz")

2.	Steckverbinder (A) abziehen und AMP (B) durch Lösen der Muttern entfernen.

Einbau

1.	Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.
