Kia Ceed: Motorblock / Pleuelstange / Bauteile und bauteile-Übersicht

Kia Ceed (CD) Reparaturanleitung / Motormechanik / Motorblock / Pleuelstange / Bauteile und bauteile-Übersicht

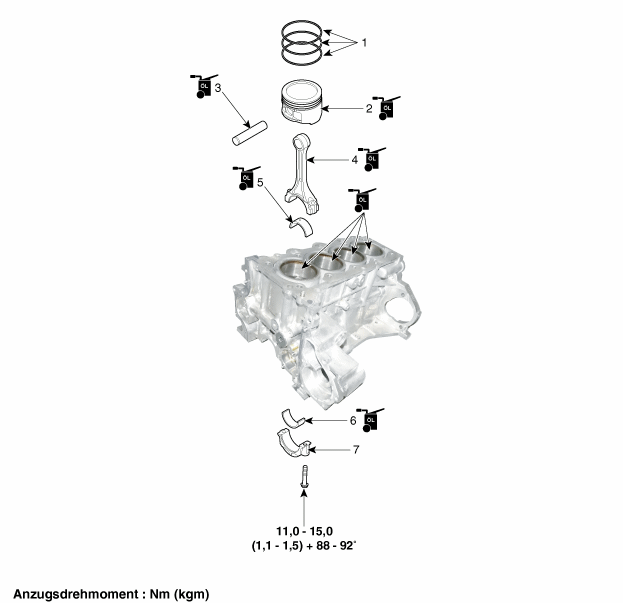

BAUTEILE-ÜBERSICHT

1. Kolbenring
2. Kolben
3. Kolbenbolzen
4. Pleuel

5. Oberes Pleuellager
6. Unteres Pleuellager
7. Pleuellagerdeckel
